Jenis Rel 4 Saluran CVDMX512 & Penyahkod RDM
● Fungsi DMX512 & RDM;
● Fungsi bersendirian;
● Tujuh kekerapan PWM/;
● Peredupan linear atau logaritma;
● Paparan Numerik Digital.
Description/kawalan
Parameter teknikal
Ciri utama produk
Jenis rel 4 Saluran CV DMX512 & Penyahkod RDM
● Mematuhi protokol standard DMX512/RDM.
● Paparan angka digital, tetapkan alamat mula penyahkod DMX dengan butang.
● Fungsi RDM boleh merealisasikan interkomunikasi antara master DMX dan penyahkod. Sebagai contoh, alamat penyahkod DMX boleh ditetapkan oleh konsol induk DMX.
● 1/2/4 output saluran DMX boleh dipilih.
● 16bit (65536 tahap) /8bit (256 tahap) aras kelabu boleh dipilih.
● Kekerapan PWM 250/500/1000/2000/4000/8000/16000Hz boleh dipilih.
● Lengkung peredupan logaritma atau linear boleh dipilih.
● Mod RGB/RGBW bersendirian dan mod pemalap 4 saluran boleh dipilih, yang dikawal oleh butang dengan program terbina dalam, bukannya isyarat DMX.
● Terlalu panas / Lebih beban / Perlindungan litar pintas, pulih secara automatik.
● Tersedia dalam warna putih atau hitam.
Struktur & Pemasangan mekanikal
Dimensi Mekanikal

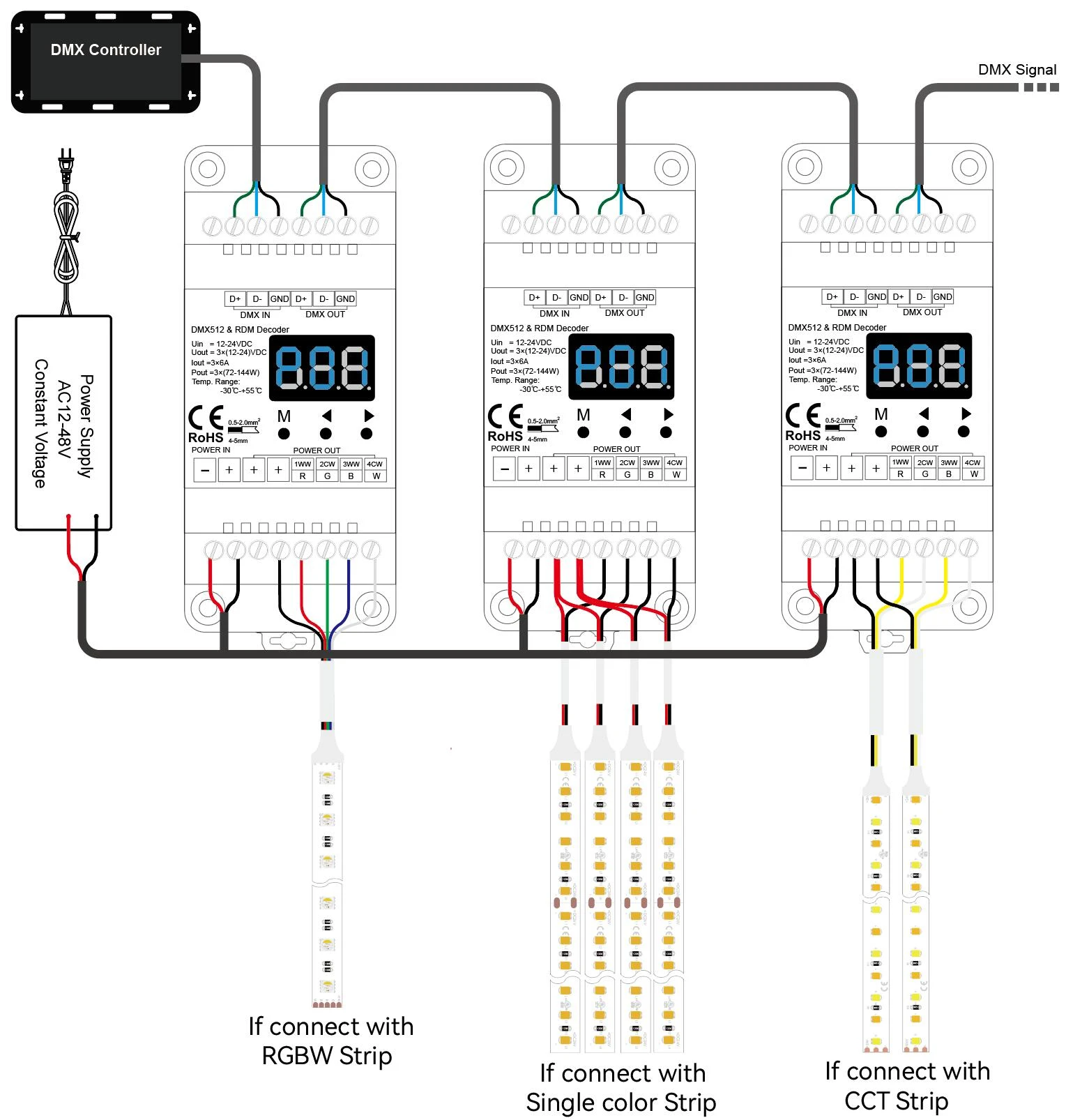

Menyambung dirgarm
Nota:
1. Penguat isyarat DMX diperlukan jika lebih daripada 32 penyahkod disambungkan, atau menggunakan talian isyarat yang terlalu panjang, penguatan isyarat tidak boleh melebihi 5 kali secara berterusan.
2.Jika kesan undur berlaku kerana talian isyarat yang lebih panjang atau kualiti talian yang buruk, sila cuba sambungkan 0.25W 90-120Ω perintang terminal di hujung setiap garis isyarat DMX.
3. Apabila paparan 1OL,2OL,3OL,4OL, sepadan dengan penggera beban lampau 1,2,3,4 saluran. Apabila memaparkan OHA, penggera terlalu panas.
Mod menukar RGBW
| TIDAK. | Mod | TIDAK. | Mod | TIDAK. | Mod |
| P01 | Merah statik | P11 | Strob hijau | P21 | Merah kuning licin |
| P02 | Hijau statik | P12 | Strob biru | P22 | Cyan hijau licin |
| P03 | Biru statik | P13 | Strob putih | P23 | Biru ungu licin |
| P04 | Kuning statik | P14 | Strob RGB | P24 | Biru putih licin |
| P05 | Cyan statik | P15 | 7 warna strob | P25 | RGB+W lancar |
| P06 | Ungu statik | P16 | Merah pudar masuk dan keluar | P26 | RGBW licin |
| P07 | Putih statik | P17 | Hijau pudar masuk dan keluar | P27 | RGBY lancar |
| P08 | lompat RGB | P18 | Biru pudar masuk dan keluar | P28 | Kuning cyan ungu licin |
| P09 | 7 lompat warna | P19 | Putih pudar masuk dan keluar | P29 | RGB licin |
| P10 | Strob merah | P20 | RGBW pudar masuk dan keluar | P30 | 6 warna licin |
★ Untuk maklumat lain tentang operasi terperinci sila rujuk manual pengguna atau rujuk jualan kami.
Cool tags: jenis rel 4 saluran cvdmx512 & penyahkod rdm, China, pengilang, pembekal, kilang, disesuaikan
Parameter teknikal
| Input dan Output | Keselamatan dan EMC | ||
| Voltan masukan | 12-24VDC | Standard EMC (EMC) |
EN IEC 55015:2019+A11:2020 EN 61000-3-32013+A11:2019 |
| Arus masukan | 20.5A | ||
| Voltan keluaran | 4×12-24VDC | ||
| Arus keluaran | 4CH,5A/CH | Standard keselamatan(LVD) |
EN6134712005+A1:2021 EN 61347-2-132014+A1:2017 |
| Kuasa keluaran | 4×(60-120)W | Pensijilan | CE, EMC, LVD |
| Jenis keluaran | Voltan Malar | Waranti | |
| Waranti | 5 tahun | ||
| Persekitaran | Pakej | ||
| Saiz | L120 x W78 x H55mm | ||
| Suhu operasi | Ta: -30OC ~ +55OC | Berat badan | {0}.162kg |
| Suhu kes (Maks.) | Ta+75OC | Perlindungan | |
| Penarafan IP | IP20 | Perlindungan |
Reverse Polarity /Over-heat (>permulaan 95 darjah)/ Lebih-beban/Litar pintas |
